Záložní zdroj UPS s LCD 500V 400W měnič PM-UPS-500MP

Detailní popis produktu

CHARAKTERISTIKA PRODUKTU

Záložní zdroj UPS (Uninterruptible Power Supply) je nezbytné zařízení, které zaručuje nepřerušované napájení pro ostatní elektronická zařízení, i v případě výpadku síťového napájení. Jakmile je napájení v zásuvce, UPS automaticky dobíjí připojenou baterii. Ke svému účelu má UPS řadu ochranných funkcí proti přetížení, přehřátí, příliš vysokému a nízkému vstupnímu napětí, přebití a vybití baterie a zkratu, což poskytuje maximální ochranu pro připojená zařízení.

• V jednom zařízení se kombinují funkce měniče DC/AC, záložního zdroje UPS a automatické nabíječky pro baterie.
• Při výpadku elektrického proudu UPS okamžitě napájí připojená zařízení, což umožňuje bezpečné vypnutí a ochranu důležitých dat. Náhlé výpadky proudu mohou vést k ztrátě informací a poškození zařízení.
• Záložní zdroj UPS značky POWERMAT nabízí skvělé řešení pro tento problém. Umožňuje připojení externí baterie nebo sady baterií (paralelně) s napětím 12V a má dva výstupní konektory s napětím 230V, což umožňuje napájení dvou zařízení současně.
• V zařízení je použit toridní transformátor, který zajišťuje vysokou účinnost a nízký klidový proud. Toto zařízení je mnohem úspornější než starší konstrukce s jádry typu E.
• Rychlý 32-bitový mikroprocesor zaručuje precizní a bezporuchový chod.
• Výstupní napětí zařízení je čistá sinusovka, což umožňuje práci s téměř jakýmkoliv typem zátěže.
• Vysoký nabíjecí proud baterií (hodnoty uvedeny v technických parametrech).
• Inteligentní řízení chladicího ventilátoru je závislé na aktuální teplotě zařízení a zatížení.
• Vestavěný stabilizátor napětí s AVR.
• Zařízení je navrženo pro práci s bezúdržbovými bateriemi AGM VRLA nebo GEL.
• Kromě toho vestavěný LCD displej přehledně zobrazuje aktuální pracovní režim zdroje. Vysoce přehledný návod v češtině usnadňuje používání zařízení.

PŘÍKLADY POUŽITÍ

Záložní zdroj PM-UPS-500MP od společnosti Powermat poskytuje nepřerušované napájení a ochranu pro širokou škálu zařízení, jako jsou:

• Počítače
• Bezpečnostní systémy
• Pracovní stanice
• Servery
• Telekomunikační a fiskální zařízení
• AV zařízení
• Kamna, čerpadla a regulátory topení
• Další zařízení s různými typy zátěže, přizpůsobená spotřebě.

VLASTNOSTI PRODUKTU

UPS typu line-interactive

• Jednou z hlavních výhod tohoto typu zdroje je interaktivní režim s napájecí linkou. V případě poklesu napětí se zařízení automaticky přepne na připojenou baterii, čímž zajišťuje stabilní výstupní napětí a nepřerušované napájení.
• Komunikace s napájecí linkou umožňuje efektivnější ochranu připojených zařízení před poškozením v důsledku nestabilních napětí.
• Další výhodou line-interactive UPS je jejich relativně nízká cena v porovnání s ostatními typy UPS, jako jsou online zdroje, což činí tyto zařízení dostupnější pro malé firmy i domácí uživatele.

Čistá sinusovka

Zařízení produkuje na výstupu napětí s "sinusovým průběhem", jaké se vyskytuje na běžné elektrické síti. To umožňuje napájení indukčních zařízení (např. elektrické nářadí, vzduchové kompresory, klimatizace, chladničky atd.). Je důležité věnovat pozornost výběru výkonu zdroje v závislosti na zátěži.

Výpadek proudu není problém

Inženýři implementovali funkci studeného startu v PM-UPS-500MP, která umožňuje zařízení pracovat na bateriový režim bez předchozího připojení k elektrické síti. Toto je ideálním řešením během náhlých výpadků, kdy potřebujete rychlý přístup k datům na stolním počítači nebo jiném zařízení.

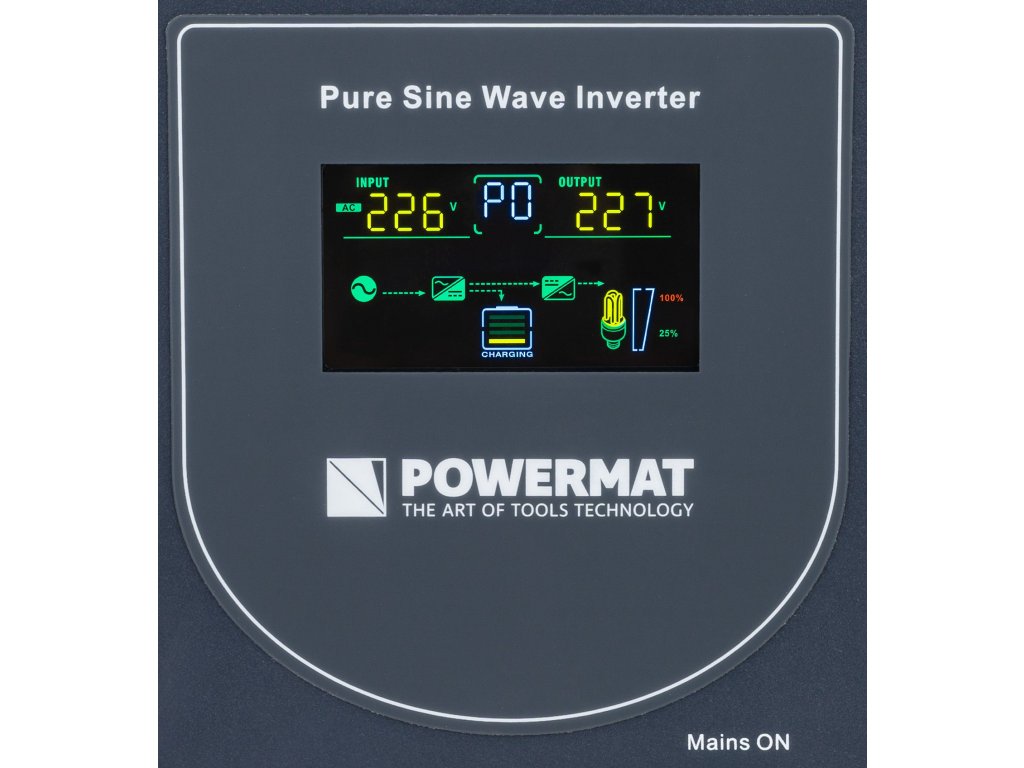

LCD DISPLEJ

Vždy pod kontrolou

• LCD displej umožňuje uživateli sledovat klíčové parametry zdroje, jako jsou vstupní a výstupní napětí, frekvence v Hz, stav baterie, zatížení a aktuální pracovní režim. Tento přehled zajišťuje stálou kontrolu nad stavem zařízení a umožňuje rychlou reakci v případě potřeby.

Pracovní režimy zařízení

1. Režim UPS: napájení ze sítě při současném dobíjení baterie, s přepnutím na napájení z baterie při nestabilním napětí nebo výpadku elektrického napájení.
2. Režim usměrňovače: nabíjení baterie bez napájení odběrů.
3. Režim měniče DC/AC: napájení přímo z baterie bez připojení k elektrické síti.

TECHNICKÉ ÚDAJE

• Výkon: 500VA / 400W
• Napětí: 230V AC
• Výstupní konektory: 2x 230V zásuvka s uzemněním typu schuko
• Ochrana výstupu: Skleněný pojistka
• Frekvence: 50Hz
• Typ transformátoru: Toridní
• Stabilizace napětí: ANO
• Průběh napětí: Čistá sinusovka
• Skreslení vlny: ≤3%
• Podporované typy baterií: 12V - AGM VRLA a GEL
• Nabíjecí napětí: 13,6V
• Maximální nabíjecí proud: 8A
• Ochrana baterie: na úrovni 10,2V
• Čas přepnutí: <10 ms
• Čas provozu UPS: závislý na použité bateriovém zařízení
• Zvuková signalizace: ANO (popis v návodu k obsluze)
• Hmotnost produktu včetně balení: 7,7kg

Ochrany:

• Přetížení
• Proti přebití a vybití
• Zkratové
• Termické
• Proti příliš vysokému a nízkému vstupnímu napětí

Schéma připojení jednoho akumulátoru 12V - fotografie v galerii

• Akumulátor připojujeme k záložnímu zdroji, přičemž dbáme na správnou polaritu, tedy konektor "+" k "+" a konektor "-" k "-".

Schéma připojení více akumulátorů 12V (paralelní spojení) - fotografie v galerii

• Při připojování více než jednoho akumulátoru bychom měli dodržovat paralelní spojení, jak je znázorněno na níže uvedeném schématu.
• Spojujeme akumulátory se stejným jmenovitým napětím. Je třeba spojit stejné póly, tedy konektory "+" k "+" a konektory "-" k "-".
• Poslední akumulátor v paralelním balíku připojíme k záložnímu zdroji, přičemž dodržujeme správnou polaritu.
• Tímto způsobem vytvoříme akumulátorový balíček s kapacitou součtu použitých akumulátorů a se stejným jmenovitým napětím.

Důležité tipy pro paralelní spojení akumulátorů:

• Je doporučeno spojovat akumulátory se stejnou kapacitou.
• Akumulátory by měly být vyrobeny ve stejné technologii.
• Měly by mít podobné opotřebení.
• Akumulátory by měly mít stejný stav nabití.
• Kabely použití pro připojení akumulátorů musí být správně dimenzovány a krátké pro minimalizaci ztrát.
• Při výměně akumulátorů za nové je doporučeno vyměnit všechny najednou.
